AWA6028型多功能声校准器

01 声校准器的概念

声校准器是声学测量中经常使用的仪器，是一种能在一个或几个频点上产生一个或几个恒定声压的声源，主要用于校准测量传声器、声级计以及各种声学测量仪器的绝对灵敏度。

02 声校准器的分类

根据标准GB/T 15173-2010和IEC 60942：2017《电声学 声校准器》，将声校准器的准确度等级分为LS级、1级和2级；LS级一般只在实验室中使用，而1级和2级为现场使用。1级声级计应使用1级声校准器校准，2级声级计可使用1级或2级声校准器进行校准。

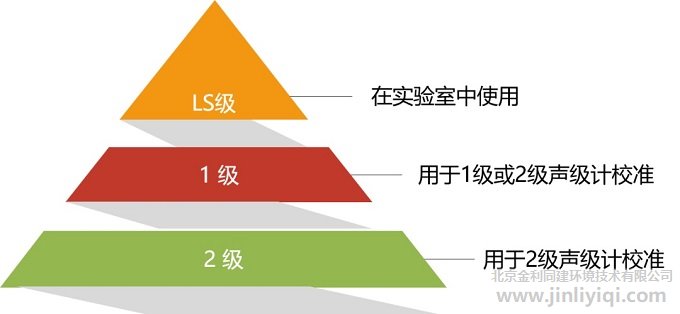

声校准器的级别

按照工作原理不同，声校准器可以分为带温度补偿的声级校准器、活塞发声器以及带声负反馈的声级校准器；

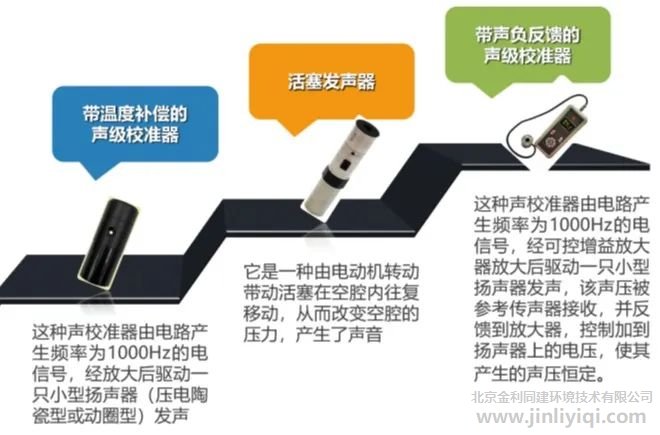

声校准器的分类

(1)带温度补偿的声级校准器：这种声校准器由电路产生频率为1000Hz的电信号，经放大后驱动一只小型扬声器（压电陶瓷型或动圈型）发声。考虑到扬声器声压会随温度而变化，因此加入温度补偿使声压保持恒定。

这种声校准器只能达到 2 级声校准器的要求，而且它受大气压的影响与活塞发声器类似，也需要进行修正。

(2)活塞发声器，它是一种由电动机转动带动活塞在空腔内往复移动，从而改变空腔的压力，产生了声音。由于活塞的表面积、活塞行程和空腔容积（活塞在中间位置时）都保持不变，因此它产生的声压也非常稳定，通常能满足 1 级声校准器的要求，有的还可作为 LS 级声校准器。

活塞发声器的最大的缺点是随大气压的变化产生的声压级也会发生变化，如在高原西藏拉萨市（海拔3600米），它产生的声压级比在平原地区要低 3 dB左右，这就需要对大气压的变化进行修正，才能达到规定等级要求。另外活塞发声器失真也较大，而且工作频率只能到 250 Hz，对于只有A计权的声级计，校准的误差较大。

(3)带声负反馈的声级校准器：这种声校准器由电路产生频率为1000Hz的电信号，经可控增益放大器放大后驱动一只小型扬声器发声，该声压被参考传声器接收，并反馈到放大器，控制加到扬声器上的电压，使其产生的声压恒定。

它有四大优点，一是由于参考传声器具有较高的稳定性，因此这类声校准器具有较好稳定性，可以达到 1 级声校准器的要求；二是由于参考传声器的灵敏度不随大气压变化而变化，因此该声校准器产生的声压级不需要对大气压的变化进行修正；三是校准时传声器与耦合腔配合不必非常紧密，而且可以校准不同等效容积的传声器；四是可以产生多个声压级。

03 声校准器的现状

目前国内生产和使用的声校准器基本上都是频率为1000 Hz的声级校准器，或者是频率为250 Hz的活塞发声器，它们仅仅用来在一个频率对测试传声器、声级计和其它声学测量仪器进行声校准。

04 新品推荐

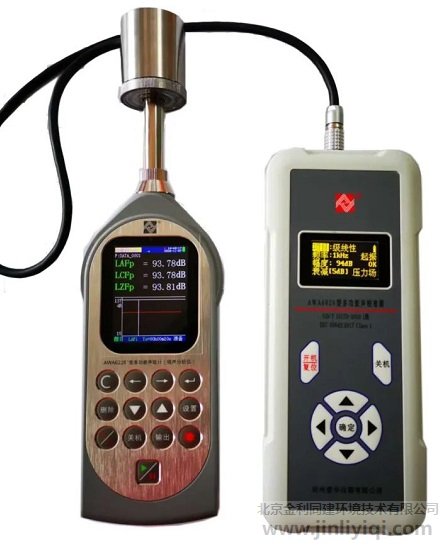

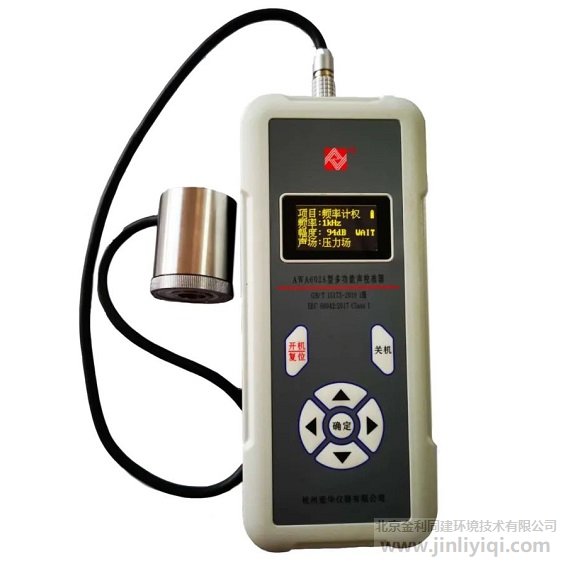

我公司最新研制成功AWA6028型多功能声校准器不仅可以产生11个频率的声压级，从31.5 Hz～16 kHz以倍频程间隔，加上12.5 kHz，可在整个声频范围对测试传声器、声级计和其它声学测量仪器进行声校准，获得声和电的频率计权和频率响应，还可以对时间计权、级线性、猝发音响应和重复猝发音响应等进行检定和校准，是一种用途广泛的实验室和现场声学检定校准装置。

主要特点：

1、多频率。以1/1 OCT 间隔产生31.5 Hz～16 kHz，另加12.5 kHz共11个频率的信号；

2、多声压。除94 dB声压外，还可以产生104 dB 和114 dB（或84 dB）声压级；

3、带声负反馈功能。内置工作标准传声器将接收到的声压偏差反馈到微处理器，控制加到扬声器上的电压，使其产生的声压恒定；

4、信号由微处理器数字合成，频率非常准确稳定；

5、不仅可直接校准传声器的压力场灵敏度，还可以内置修正参数，直接校准自由场灵敏度或扩散场灵敏度；

6、不需要对温度和大气压的变化进行修正；

7、可以产生单个或重复4 kHz的纯音猝发音信号，用于时间计权和猝发音响应测量；

主要应用：

1、声级计的周期检定和校准。我国新的声级计检定规程JJG 188-2018对于声级计频率计权和频率响应的声信号检定，除了自由场校准外，也可以使用多频声校准器、静电激励器和声耦合器等方法，只要生产厂家提供了相应的修正值，这样可以大大减少工作量，提高工作效率。AWA 6028型声校准器正是满足这一需要的声级计检定校准装置，不仅可以对1级和2级声级计的声和电的频率计权和频率响应进行检定校准，还可以对时间计权、级线性、猝发音响应和重复猝发音响应等进行检定和校准。

2、声学测量仪器和测试传声器多频声校准。声级计和测试传声器在使用一段时间后，或者在不同的温度和大气压环境条件下，不仅灵敏度会变化，频率响应也会变化，尤其在高频时，通常仅仅在参考频率（例如1000 Hz或250 Hz）进行声校准是不够的，为了保证测量的准确性还需要在多个频率点进行声校准。

主要性能指标：

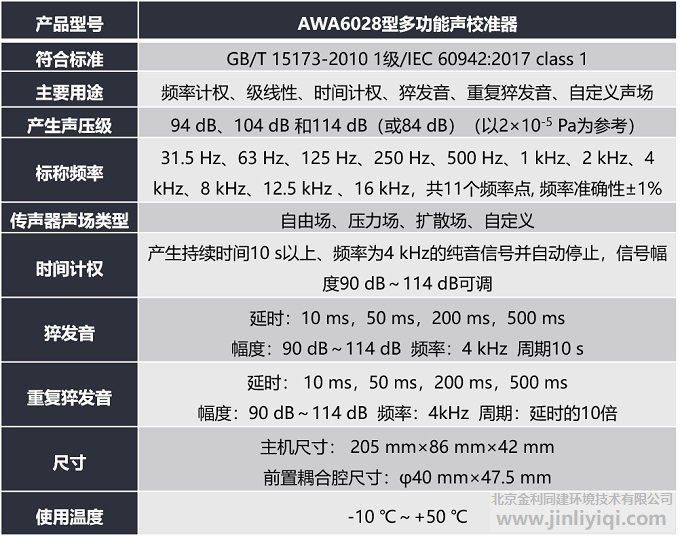

AWA6028型多功能声校准器主要性能指标
